SPEC OF SMT ISOLATOR

产品介绍:
Part Number:
SI-2000-003A
Features:
Surface Mounting
Economically priced
Miniaturization

Specification:
Frequency (MHz)
2620-2690
Temperature range
+20℃+30
-40+85
Return loss(dB)
22.0
20.0
Isolation (dB)
22.0
20.0
Insertion loss(dB) / Ripple(dB)
0.27 / 0.15
0.30 / 0.15
Power handingAVG/PK
43dBm/53dBm
Reflected power
40dBm
IMD3
-74dBc @ 2X35dBm CW
Harmonic product generation
-57dBc @ 2X35dBm CW
Phase flatness vs. frequency at any 50MHz BW
1.0deg at 2570-2740MHz
Reflow profile
280 Max to 20 seconds max

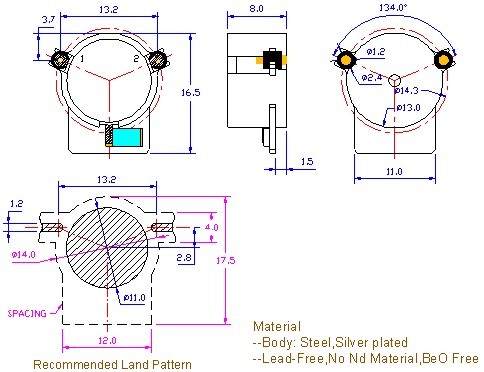

Outline Drawing:
GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED
REV.:01
