SPEC OF COAXIAL CIRCULATOR

产品介绍:

Part Number:
CC-300-001A
Features:
Low VSWR
High Isolation
Low Insertion Loss
Good Temperature Stability
Specification:
Frequency 380-395MHz
Temperature range +20℃~+30℃ -40℃~+85℃
Return loss(P1) ≧21.0 dB ≧19.0 dB
Return loss(P2) ≧21.0 dB ≧19.0 dB
Isolation (P2→P1) ≧21.0 dB ≧19.0 dB
Insertion loss(P1→P2) ≦0.35 dB ≦0.45 dB
Forward Power Handling 150W CW

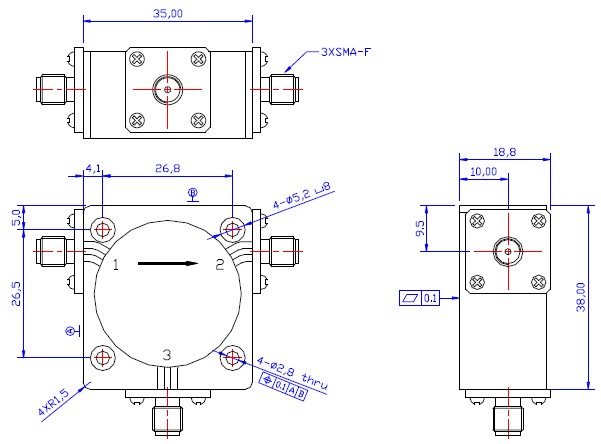

Outline Drawing:

GENERAL PART TOLERANCE IS ±0.2 UNLESS OTHERWISE STATED
REV.:00
