SPEC OF COAXIAL ISOLATOR

产品介绍:

Part Number:
CI-400-012A
Features:
High Isolation
Low Insertion Loss
Good Temperature Stability
Specification:
Frequency     350-410MHz任意5M,410-520MHz任意10M。
Temperature range    -35℃~+75℃
Return loss(P1)    ≧21.0 dB
Return loss(P2)    ≧21.0 dB
Isolation (P2→P1)    ≧65.0 dB
Insertion loss(P1→P2)    ≦0.55dB
Forward Power    250W CW \ 3000W PK
Reverse Power     100W CW
Storage temperature range    -40℃~+100℃

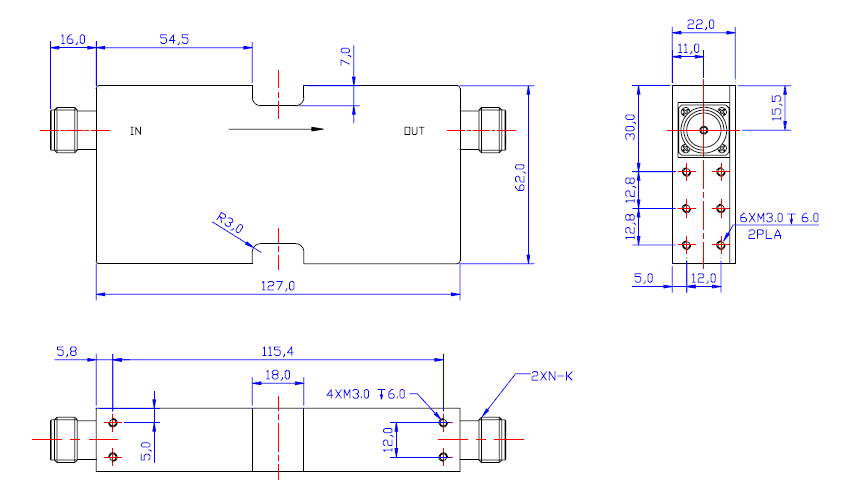

Outline Drawing(Unit: mm)

GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED
REV.:00
